Vòng bi bạc đạn - Bí quyết vận hành êm ái cho mọi chuyển động

Tin chuyên ngành
24/04/2024 11:00

Vòng bi bạc đạn, một phát minh vĩ đại của nhân loại, đã góp phần thay đổi diện mạo của ngành công nghiệp. Từ những chiếc xe đạp đầu tiên cho đến các máy móc hiện đại trong nhà máy, vòng bi bạc đạn luôn là một thành phần không thể thiếu, đảm bảo cho sự vận hành trơn tru và hiệu quả. Hãy xem ngay bài viết Wuling EV Việt Nam để tìm hiểu về cấu tạo, thông số và các loạivòng bi bạc đạn nhé!

1. Vòng bi bạc đạn là gì?

Vòng bi bạc đạn là một loại ổ lăn đóng vai trò quan trọng trong truyền động cơ khí. Khác với bạc dầu (một loại ổ trượt), vòng bi sử dụng các cục đạn có hình cầu, trụ hoặc trụ côn để tạo ma sát lăn, giúp giảm lực cản và nâng cao hiệu suất hoạt động của máy móc. Hiện loại vòng bi này đang được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp đến đời sống hàng ngày.

Vòng bi bạc đạn được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp đến đời sống hàng ngàyVòng bi bạc đạn được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp đến đời sống hàng ngày

Sau đây là một số chức năng chính của vòng bi bạc đạn:

  • Chịu lực và tải trọng: Vòng bi sẽ chống đỡ và chịu lực tác động lên các bộ phận quay của máy móc theo nhiều hướng khác nhau. Không những thế, vòng bi bạc đạn còn giúp giảm thiểu ma sát giữa các bề mặt tiếp xúc, giúp máy móc hoạt động trơn tru. Tùy thuộc vào cấu tạo, mỗi loại vòng bi sẽ có khả năng chịu lực khác nhau.
  • Hỗ trợ chuyển động: Vòng bi giúp các bộ phận quay trơn tru và ổn định, đảm bảo quá trình hoạt động liên tục. Ngoài ra, vòng bi còn đảm bảo sự liên kết và truyền chuyển động giữa các chi tiết máy. Nhờ đó, độ chính xác và độ ổn định của quá trình hoạt động của máy móc sẽ được nâng cao.
  • Định vị: Vòng bi giữ cho các trục quay ổn định trong vị trí thiết kế. Bên cạnh đó, vòng bi còn giúp ngăn chặn sự dịch chuyển của các bộ phận, đảm bảo độ chính xác của máy móc cũng như là giảm thiểu độ rung và tiếng ồn

2. Cấu tạo của vòng bi bạc đạn

Cấu tạo của vòng bi bạc đạn khá đơn giản nhưng lại vô cùng hiệu quả. Một chiếc vòng bi điển hình bao gồm các thành phần chính sau:

  • Vòng trong và vòng ngoài: Hai vòng tròn đồng tâm, trong đó vòng ngoài thường cố định với vỏ máy, vòng trong gắn với trục quay. Thiết kế của các vòng này (hình cầu, trụ, côn) sẽ tùy thuộc vào loại vòng bi.
  • Con lăn: Đây là các viên bi có nhiều hình dạng khác nhau như cầu, trụ, kim, tang trống... Chúng di chuyển trong các rãnh của vòng trong và vòng ngoài, giảm ma sát khi quay.
  • Vòng cách: Các tấm mỏng ngăn cách các con lăn, giúp chúng phân bố đều và không va chạm vào nhau. Vòng cách thường làm bằng thép, đồng hoặc nhựa.
  • Phớt: Bộ phận này là lớp chắn giúp giữ mỡ bôi trơn bên trong vòng bi và ngăn chặn bụi bẩn xâm nhập, bảo vệ vòng bi hoạt động tốt trong thời gian dài. Phớt thường làm bằng chất liệu kim loại hoặc cao su.

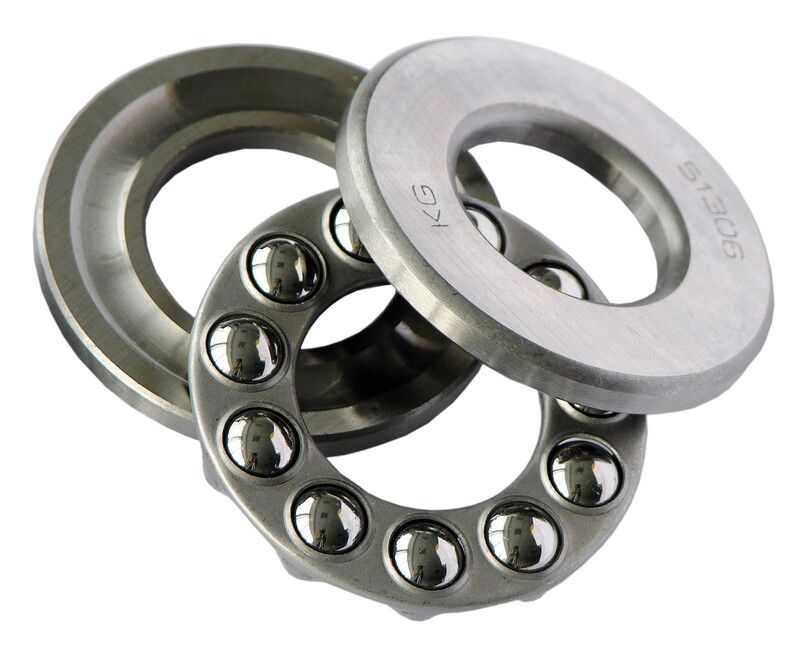

Cấu tạo của vòng bi bạc đạn quyết định trực tiếp đến hiệu suất làm việc, tuổi thọ và khả năng chịu tải

Cấu tạo của vòng bi bạc đạn quyết định trực tiếp đến hiệu suất làm việc, tuổi thọ và khả năng chịu tải

3. Ý nghĩa của thông số trên vòng bi bạc đạn

Để lựa chọn một chiếc vòng bi bạc đạn phù hợp cho máy móc, thiết bị, chúng ta cần hiểu rõ ý nghĩa của các thông số kỹ thuật được ghi trên đó. Việc lựa chọn sai vòng bi có thể dẫn đến nhiều hậu quả nghiêm trọng.

3.1 Ý nghĩa của các ký hiệu

Sau đây là bảng giải thích ý nghĩa của các ký hiệu trên vòng bi bạc đạn:

Ký hiệu

Ý nghĩa

6000, 60xx…

Mã vòng bi

D(mm)

Đường kính ngoài

d (mm)

Đường kính trong

Static (Cor) (kN)

Tải trọng tĩnh tối đa

Dynamic (Cr) (kN)

Hệ số khả năng làm việc tối đa

3.2 Ý nghĩa của các thông số phổ biến

Dưới đây là bảng thông số phố biển của vòng bi bạc đạn thường gặp nhất:

  • Vòng 60xx:

Mã vòng bi

d

D

B

Dynamic Cr

Static Cor

6000

10

26

8

4.58

1.98

6001

12

28

8

5.10

2.38

6002

15

32

9

5.58

2.85

6003

17

35

10

6.00

3.25

6004

20

42

12

9.38

5.02

6005

25

47

12

10.00

5.85

6006

30

55

13

13.20

8.30

6007

35

62

14

16.20

10.50

6008

40

68

15

17.20

11.80

6009

45

75

16

21.00

14.80

6010

50

80

16

22.00

16.20

6011

55

90

18

30.20

21.80

6012

60

95

18

31.50

24.20

6013

65

100

18

30.50

25.20

6014

70

110

20

38.10

30.90

6015

75

115

20

39.60

33.50

6016

80

125

22

47.60

39.80

6017

85

130

22

49.50

43.10

6018

90

140

24

58.20

49.70

6019

95

145

24

60.40

53.90

6020

100

150

24

60.20

54.20

6021

105

160

26

72.30

65.80

2022

110

170

28

82.00

73.00

6024

120

180

28

83.00

78.00

6026

160

200

33

104.00

100.00

6028

140

210

33

108.00

108.00

6030

150

225

35

122.00

125.00

  • Vòng 62xx:

Mã vòng bi

d

D

B

Dynamic Cr

Static Cor

6200

10

30

9

5.10

2.38

6201

12

32

10

6.82

3.05

6202

15

35

11

7.65

3.72

6203

17

40

12

9.58

4.78

6204

20

47

14

12.80

6.65

6205

25

52

15

14.00

7.88

6206

30

62

16

19.50

11.50

6207

35

72

17

25.50

15.20

6208

40

80

15

29.50

18.00

6209

45

85

19

31.50

20.50

6210

50

90

20

35.00

23.20

6211

55

100

21

43.40

29.40

6212

60

110

22

52.40

36.20

6213

65

120

23

57.20

40.10

6214

70

125

24

62.20

44.10

6215

75

130

25

67.40

48.30

6216

80

140

26

72.70

53.00

6217

85

150

28

84.00

61.90

6218

90

160

30

96.10

71.50

6219

95

170

32

109.00

81.90

6220

100

180

34

122.00

93.10

6221

105

190

36

133.00

105.00

6222

110

200

38

144.00

117.00

6224

120

215

40

146.00

122.00

6226

130

230

40

166.00

146.00

6228

140

250

42

176.00

166.00

6230

150

270

45

176.00

170.00

  • Vòng 63xx:

Mã vòng bi

d

D

B

Dynamic Cr

Static Cor

6300

10

35

11

7.65

3.48

6301

12

37

12

9.72

5.08

6302

15

42

13

11.50

5.42

6303

17

47

14

13.50

6.58

6304

20

52

15

15.80

7.88

6305

25

62

17

22.20

11.50

6306

30

72

19

27.00

15.20

6309

35

80

21

33.20

19.20

6308

40

90

23

40.80

24.00

6309

45

100

25

52.80

31.80

6310

50

110

27

62.00

38.30

6311

55

120

29

71.60

45.00

6312

60

130

31

81.90

52.20

6313

65

140

33

92.70

59.90

6314

70

150

35

104.00

68.16

6315

75

160

37

113.00

77.20

6316

80

170

39

123.00

86.70

6317

85

180

41

133.00

96.80

6318

90

190

43

143.00

107.00

6319

95

200

45

153.00

119.00

6320

100

215

47

173.00

141.00

6321

105

225

49

184.00

153.00

6322

110

240

50

205.00

180.00

6324

120

260

55

212.00

190.00

6326

130

280

58

228.00

216.00

6328

140

300

62

255.00

245.00

6330

150

320

65

285.00

300.00

  • Vòng 67xx:

Mã vòng bi

d

D

B

Dynamic Cr

Static Cor

6701

12

18

4

0.91

0.53

6702

15

21

4

0.85

0.49

6703

17

23

4

0.96

0.61

6704

20

27

4

1.03

0.72

6705

25

32

4

1.09

0.83

6706

30

37

4

1.17

0.98

6707

35

44

5

1.85

1.63

Mỗi thông số trên vòng bi bạc đạn đều có ý nghĩa khác nhauMỗi thông số trên vòng bi bạc đạn đều có ý nghĩa khác nhau

4. Các loại vòng bi bạc đạn phổ biến

Vòng bi bạc đạn có nhiều loại, mỗi loại đều có cấu tạo và đặc điểm riêng, phù hợp với các ứng dụng khác nhau. Dưới đây là một số loại vòng bi phổ biến hiện nay:

  • Vòng bi tang trống tự lựa: Loại vòng bi này nổi bật với độ bền cao, khả năng chịu tải tốt và độ tin cậy vượt trội. Nhờ những ưu điểm này, loại vòng bi này đặc biệt thích hợp cho các ứng dụng đòi hỏi độ chính xác cao và phải hoạt động trong môi trường khắc nghiệt, có độ lệch trục lớn.
  • Vòng bi cầu chặn trục: Vòng bi này có cấu tạo linh hoạt, cho phép tách rời các bộ phận như vòng trong, vòng ngoài, vòng cách và con lăn. Loại vòng bi này có hai kiểu chính: chặn trục một chiều và chặn trục hai chiều. Do làm việc trong điều kiện khắc nghiệt, vòng bi cầu chặn trục đòi hỏi độ chính xác cao.
  • Vòng bi côn: Vòng bi côn là giải pháp lý tưởng cho các ứng dụng đòi hỏi khả năng chịu tải cao và tốc độ lớn. Với cấu tạo đặc biệt, loại vòng bi bạc đạn này có thể chịu được cả tải trọng hướng dọc trục và hướng xuyên tâm, đồng thời hoạt động ổn định trong điều kiện làm việc khắc nghiệt.
  • Vòng bi cầu đỡ chặn một dãy: Đây là một loại vòng bi đặc biệt, được thiết kế để chịu tải kết hợp cả theo hướng trục và hướng xuyên tâm. Nhờ cấu tạo đặc biệt này, vòng bi không chỉ phù hợp với các ứng dụng chịu tải phức tạp mà còn có thể hoạt động ổn định ở tốc độ quay cao.
  • Vòng bi cầu một dãy: Đây là một loại vòng bi có thiết kế đơn giản nhưng hiệu quả. Với rãnh bi sâu và các con lăn chuyển động linh hoạt, loại vòng bi này có khả năng chịu tải trọng cả theo hướng tâm và hướng trục, đồng thời hoạt động êm ái ở tốc độ cao. Nhờ hệ số ma sát thấp, vòng bi cầu một dãy giúp tiết kiệm năng lượng và tăng tuổi thọ cho máy móc.

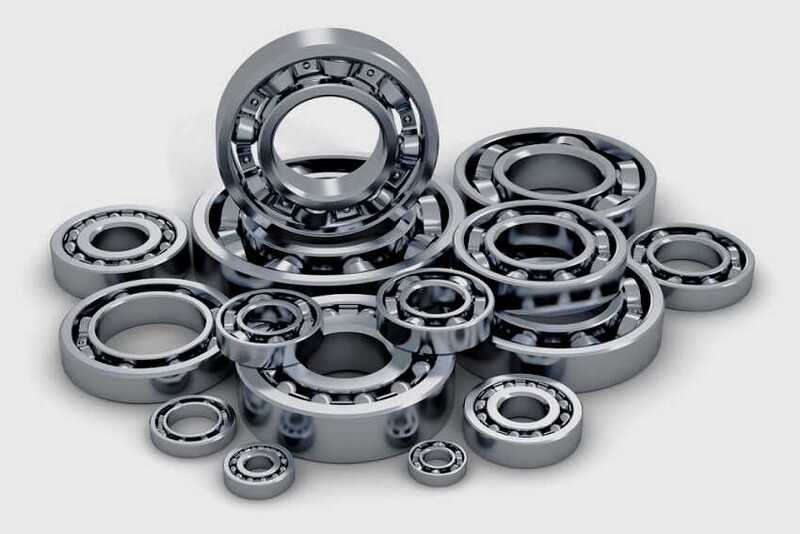

Vòng bi bạc đạn được chia thành nhiều loại với cấu trúc và chức năng khác nhau

Vòng bi bạc đạn được chia thành nhiều loại với cấu trúc và chức năng khác nhau

Từ những chiếc đồng hồ nhỏ bé đến các máy móc công nghiệp nặng, vòng bi bạc đạn luôn đóng vai trò quan trọng trong việc giảm ma sát, nâng cao độ chính xác và đảm bảo hoạt động trơn tru của các thiết bị. Việc lựa chọn và sử dụng vòng bi đúng cách là yếu tố quyết định đến hiệu quả và độ bền của hệ thống. Nếu bạn còn thắc mắc gì về loại vòng bi này thì hãy liên hệ cho Wuling EV Việt Nam để được hỗ trợ giải đáp nhé!
