ECU là gì? Vai trò và nguyên lý hoạt động của ECU trong xe ô tô

Tin chuyên ngành
11/04/2024 12:45

ECU là gì chắc hẳn là câu hỏi chung của khá nhiều người khi bắt đầu tìm hiểu về thế giới ô tô. Đây là một trong những thành phần chủ đạo và không thể thiếu trong hệ thống điện tử của ô tô. Vậy, nguyên lý hoạt động của ECU như thế nào, nó đóng vai trò ra sao? Wuling EV Việt Nam sẽ cùng bạn tìm hiểu qua bài viết dưới đây!

1. ECU là gì trong ô tô?

ECU là viết tắt của cụm từ "Electronic Control Unit", là bộ phận vô cùng quan trọng trong hệ thống điện tử của ô tô hiện đại. Nó có thể thay thế hoàn toàn cho những hệ thống điều khiển cơ khí truyền thống. ECU là bộ tổ hợp các vi mạch điện tử được trang bị trên ô tô với nhiệm vụ chính là nhận biết, phân tích và xử lý các tín hiệu từ các cảm biến khác nhau. Từ đó điều khiển và chi phối toàn bộ hoạt động của động cơ ô tô.

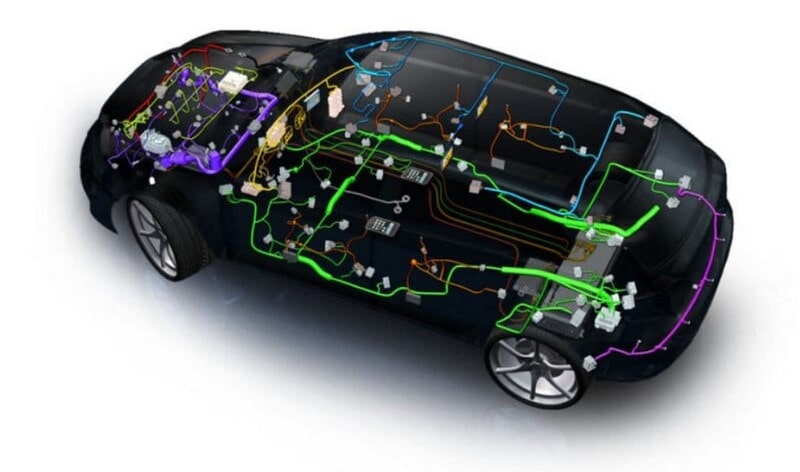

Giải đáp khái niệm ECU là gì và vai trò của ECU với hệ thống điện tử của ô tô

Giải đáp khái niệm ECU là gì và vai trò của ECU với hệ thống điện tử của ô tô

Cấu thành nên ECU chính là các con chip máy tính đã được lập trình sẵn với các thuật toán và phần mềm điều khiển. Nhờ vậy, ECU có thể đáp ứng các yêu cầu vận hành của động cơ. Bao gồm: tốc độ bánh xe, lực phanh, tốc độ không tải, thời điểm đánh lửa và cả tỷ lệ hỗn hợp không khí/nhiên liệu,...

Nhờ khả năng điều chỉnh các thông số một cách chính xác, ECU giúp tối ưu hóa hiệu suất vận hành của động cơ, từ đó tiết kiệm nhiên liệu và giảm thiểu khí thải, đáp ứng các tiêu chuẩn khắt khe về môi trường. Dù bạn đang lái xe thông thường hay tham gia các đường đua, ECU luôn hoạt động ở chế độ nền để duy trì động cơ ô tô hoạt động hiệu quả và thân thiện với môi trường nhất có thể.

Hiện nay, có nhiều loại ECU (Electronic Control Unit) phổ biến, mỗi loại đảm nhiệm các chức năng khác nhau trong ô tô. Trong đó sẽ có 3 loại phổ biến nhất là ECM, PCM, TCM, BCM,TCU  mỗi ECU có những chức năng khác nhau

2. Cấu tạo của ECU

Bộ điều khiển điện tử ECU được cấu tạo từ 3 bộ phận chính: Bộ nhớ trong ECU, bộ vi xử lý và đường truyền BUS.

2.1. Bộ nhớ trong của ECU ô tô

Bộ nhớ trong ECU ô tô bao gồm 4 thành phần chính. Mỗi thành phần đảm nhận một chức năng riêng biệt.

  • RAM (Random Access Memory): Đây là bộ phận thực hiện chức năng truy xuất ngẫu nhiên, có thể truy cập, đọc và ghi dữ liệu tại bất kỳ vị trí nào trong bộ nhớ, không phụ thuộc vào vị trí trước đó. Điều này cho phép bộ vi xử lý có thể nhanh chóng lấy hoặc lưu trữ thông tin cần thiết mà không phải đợi.
  • ROM (Read Only Memory): Đây là bộ phận có nhiệm vụ lưu trữ thông tin thường trực. ROM chỉ đọc được các chương trình và dữ liệu đã được lập trình sẵn và không thể ghi thêm thông tin vào. Vì vậy, ROM cung cấp các chương trình điều khiển cơ bản và dữ liệu cần thiết cho bộ vi xử lý để vận hành ECU.
  • PROM (Programmable Read Only Memory): là một dạng đặc biệt của ROM, có thể nạp hoặc thay đổi chương trình điều khiển tại nơi sử dụng chứ không phải tại nhà máy sản xuất. Điều này cho phép người sử dụng có thể tùy chỉnh và cập nhật các thông số của ECU để phù hợp với nhu cầu riêng.
  • KAM (Keep Alive Memory): Đây là bộ phận dùng để lưu trữ các thông tin tạm thời cần thiết để cung cấp cho bộ vi xử lý. Thông tin trong KAM được duy trì ngay cả khi ECU không hoạt động hoặc công tắc máy được tắt. Điều này giúp ECU không cần phải khởi động lại từ đầu mỗi khi bật máy mà có thể tiếp tục hoạt động từ trạng thái đã lưu. Tuy nhiên, nếu acquy bị mất nguồn, thông tin trong KAM cũng sẽ bị mất.

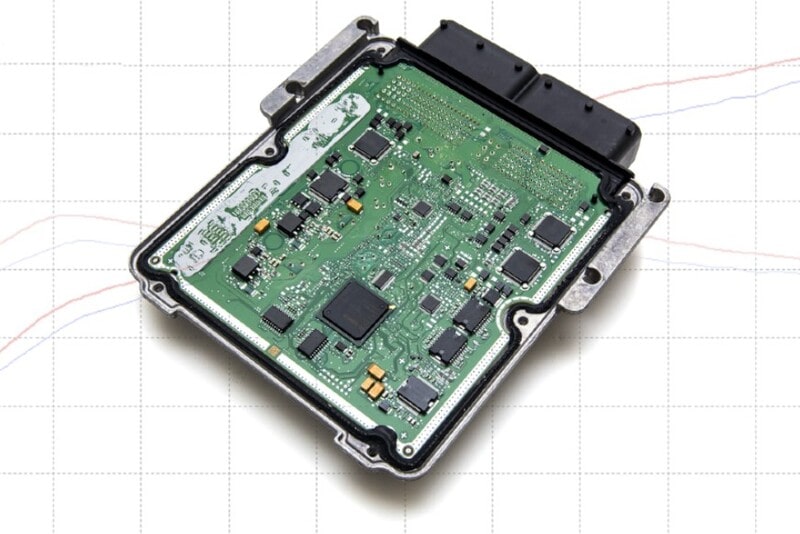

Chi tiết cấu tạo bộ nhớ trong của ECU ô tô

Chi tiết cấu tạo bộ nhớ trong của ECU ô tô

2.2. Bộ vi xử lý của ECU là gì

Bộ vi xử lý (Microprocessor) là một trong những thành phần quan trọng nhất của ECU trên ô tô. Nó được ví như "cánh tay phải" của ECU, với khả năng thu nhận và xử lý mọi thông tin cũng như các tín hiệu khác nhau. Khi nhận được dữ liệu từ bộ nhớ trong của ECU, bộ vi xử lý sẽ thực hiện các tính toán logic và đưa ra những yêu cầu, mệnh lệnh điều khiển chính xác nhất để các bộ phận khác trên xe thực hiện.

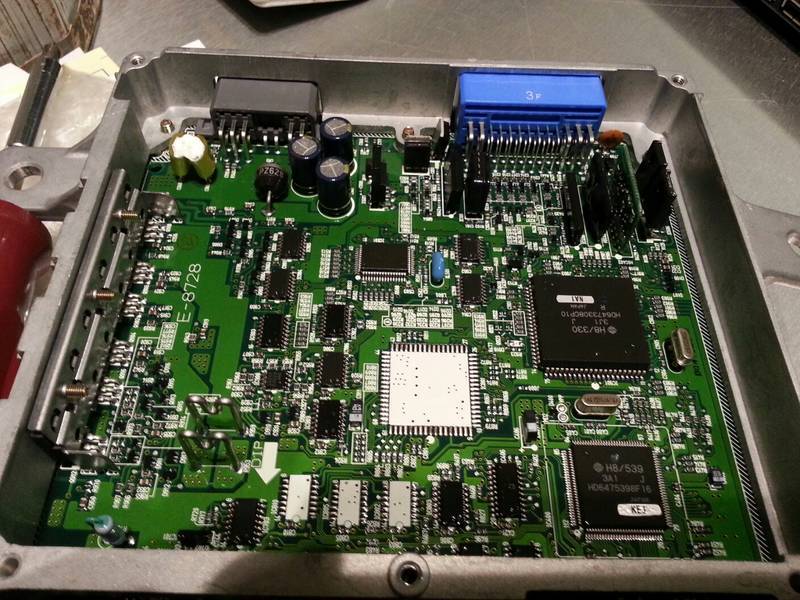

Cấu tạo bộ vi xử lý của ECU ô tô

Cấu tạo bộ vi xử lý của ECU ô tô

2.3. Đường truyền BUS

Đây là đường dẫn giúp truyền và phát đi các dữ liệu, lệnh điều khiển từ bộ vi xử lý của ECU. Để đáp ứng nhu cầu truyền tải thông tin nhanh chóng và chính xác, các máy tính điều khiển động cơ trên ô tô thường sử dụng các loại BUS có độ rộng khác nhau, như 4 bit, 8 bit, 16 bit hoặc 32 bit. Độ rộng của BUS càng lớn, khả năng truyền tải dữ liệu càng nhanh và đáng tin cậy hơn, đáp ứng yêu cầu điều khiển phức tạp của ECU.

Cấu tạo đường truyền BUS trong ECU có tác dụng gì

Cấu tạo đường truyền BUS trong ECU có tác dụng gì

3. Nguyên lý hoạt động của ECU ô tô

ECU ô tô hoạt động dựa trên sự tương tác giữa cảm biến tốc độ động cơ và vị trí piston. Mối quan hệ này cho phép ECU xác định chính xác thời điểm phun nhiên liệu và đánh lửa, qua đó cải thiện hiệu suất của động cơ và đảm bảo tiêu thụ nhiên liệu tối ưu. ECU hoạt động qua 3 giai đoạn cụ thể sau:

3.1. Đầu vào

ECU thu thập dữ liệu từ các cảm biến khác nhau trên xe, bao gồm cảm biến lưu lượng khí nạp, cảm biến tốc độ, cảm biến nhiệt độ nước làm mát,... Ngoài ra, ECU còn tiếp nhận các tín hiệu bật/tắt và dữ liệu từ các mô-đun khác trong hệ thống.

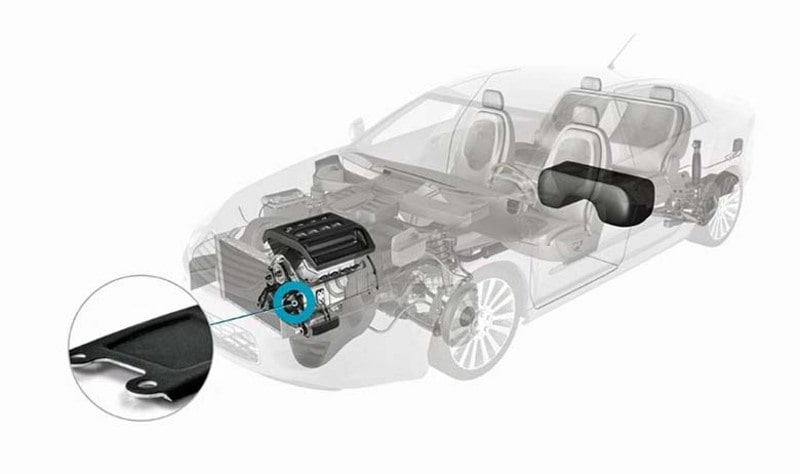

 Nguyên lý hoạt động đầu vào của ECU ô tô

 Nguyên lý hoạt động đầu vào của ECU ô tô

3.2. Xử lý

Sau khi thu thập đủ dữ liệu, bộ xử lý của ECU sẽ phân tích và xác định các thông số kỹ thuật đầu ra phù hợp, dựa trên hướng dẫn từ phần mềm được lưu trữ sẵn. ECU tiến hành tính toán và đưa ra các quyết định về cách vận hành thích hợp cho từng bộ phận.

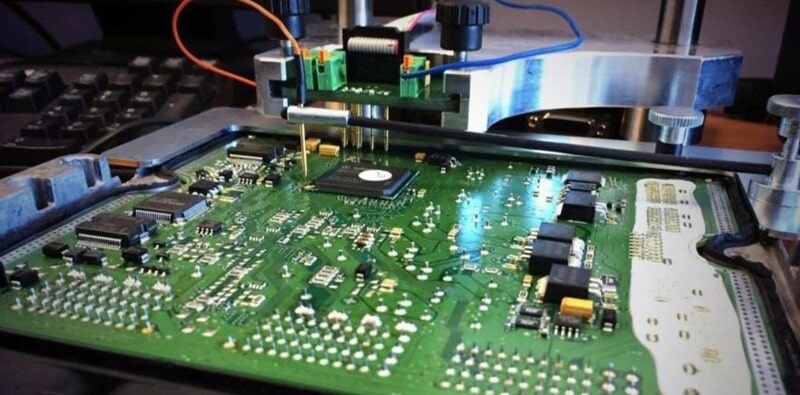

Nguyên lý hoạt động của bộ xử lý ECU

 Nguyên lý hoạt động của bộ xử lý ECU

3.3. Đầu ra

Dựa trên dữ liệu từ các cảm biến, ECU sẽ thực hiện các chức năng điều khiển và quản lý hoạt động của động cơ. Bao gồm: đặt công suất động cơ chính xác, điều chỉnh thời gian mở kim phun nhiên liệu, xác định thời điểm chính xác cho hệ thống đánh lửa, và sử dụng động cơ điều khiển bướm ga để đạt được góc mở tối ưu.

  • Đặt công suất chính xác để đảm bảo công suất động cơ luôn ở mức tối ưu, giúp vận hành hiệu quả, tiết kiệm nhiên liệu và giảm khí thải.
  • Điều chỉnh thời gian mở kim phun nhiên liệu dựa trên độ rộng xung.
  • Điều khiển hệ thống đánh lửa dựa trên tín hiệu phản hồi từ các cảm biến
  • ECU điều khiển động cơ điều khiển bướm ga để đạt được góc mở bướm ga tối ưu, đáp ứng nhu cầu tăng/giảm công suất của người lái.

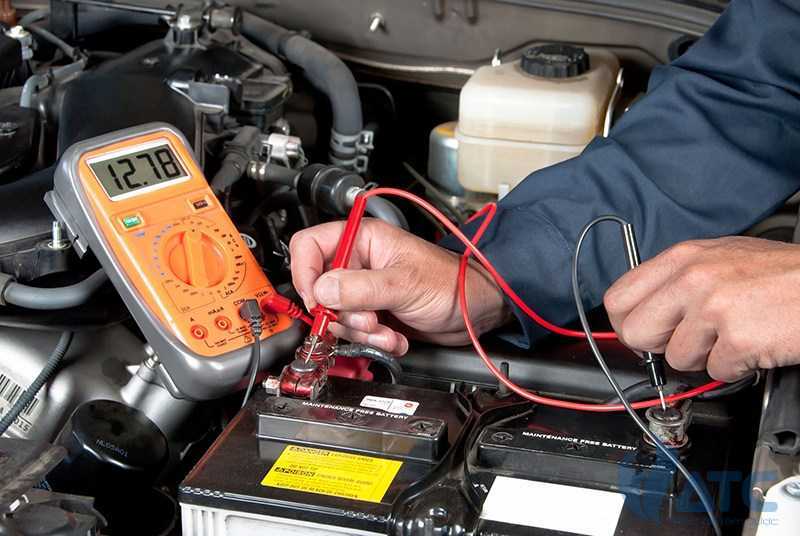

 Nguyên lý hoạt động của đầu ra của ECU ô tô

 Nguyên lý hoạt động của đầu ra của ECU ô tô

4. Dấu hiệu nhận biết ECU đang gặp vấn đề

Một sự cố nhỏ liên quan đến ECU đều có khả năng gây ảnh hưởng nghiêm trọng đến toàn bộ hệ thống động cơ ô tô. Vì vậy, chủ xe cần nắm rõ một số dấu hiệu sau để nhận biết ECU đang có vấn đề và đưa ra phương án giải quyết kịp thời.

4.1. Đèn báo lỗi động cơ luôn báo sáng

Một trong những dấu hiệu ECU bị hỏng là đèn báo lỗi động cơ (Check Engine) sáng lên. Tuy nhiên, việc đèn này sáng không phải lúc nào cũng vì ECU gặp sự cố. Đôi khi đèn báo lỗi sáng lên có thể do một lỗi nhầm lẫn trong hệ thống điều khiển điện tử. Để xác định chính xác nguyên nhân, chủ xe chỉ cần quét mã lỗi theo hướng dẫn của nhà sản xuất.

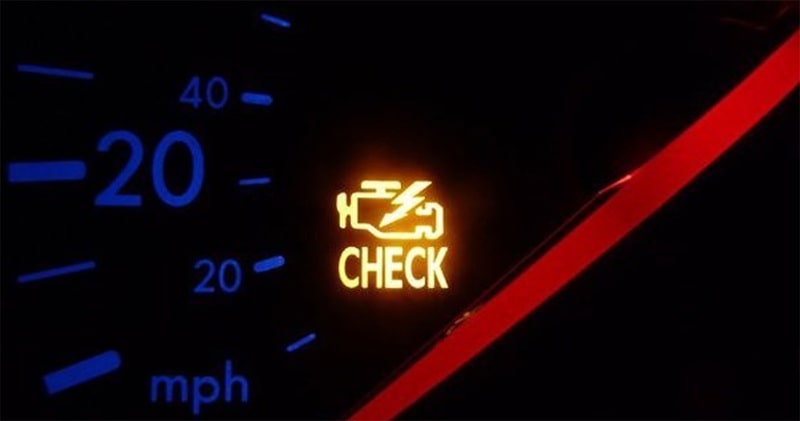

Đèn báo lỗi động cơ luôn báo sáng là dấu hiệu cho thấy ECU đang gặp vấn đề

Đèn báo lỗi động cơ luôn báo sáng là dấu hiệu cho thấy ECU đang gặp vấn đề

4.2. Hiệu suất động cơ kém

Khi ECU gặp sự cố, quá trình điều chỉnh cung cấp nhiên liệu sẽ không còn chính xác, thời gian đánh lửa cũng không còn phù hợp. Điều này khiến động cơ giảm hiệu suất, trở nên ì và gặp khó khăn khi tăng tốc.

ECU gặp vấn đề có thể khiến hiệu suất động cơ ô tô hoạt động kém hơn

ECU gặp vấn đề có thể khiến hiệu suất động cơ ô tô hoạt động kém hơn

4.3. Xe khó khăn khi khởi động

Nếu ECU bị hỏng hoàn toàn, hệ thống quản lý động cơ sẽ gặp sự cố nghiêm trọng, khiến xe trở nên khó khởi động, thậm chí không thể vận hành. Khi gặp tình trạng này, người lái nên đưa xe đến trung tâm bảo dưỡng để được kỹ thuật viên kiểm tra và sửa chữa kịp thời.

Dấu hiệu nhận biết ECU đang gặp vấn đề - xe khó khăn khi khởi động

Dấu hiệu nhận biết ECU đang gặp vấn đề - xe khó khăn khi khởi động

4.4. Động cơ gặp sự cố

Một dấu hiệu khác là động cơ gặp các vấn đề như chết máy, khó tăng tốc,... Điều này xảy ra do hệ thống ECU gặp sự cố, ảnh hưởng đến việc cung cấp nhiên liệu cho động cơ bằng cách đánh giá các thông số như lượng khí nạp, vị trí bướm ga, trục cam và trục khuỷu. Khi ECU bị lỗi, việc kết nối giữa các cảm biến bị gián đoạn, khiến động cơ hoạt động không ổn định.

Động cơ ô tô gặp sự cố là dấu hiệu cho thấy ECU đang gặp vấn đề

Động cơ ô tô gặp sự cố là dấu hiệu cho thấy ECU đang gặp vấn đề

4.5. Mức tiêu thụ nhiên liệu cao

ECU có nhiệm vụ cung cấp lượng nhiên liệu chính xác cho quá trình đốt cháy dựa trên việc theo dõi và điều chỉnh các thông số như vị trí bướm ga và tải động cơ hiện tại. Khi một trong những giá trị này bị sai lệch, động cơ sẽ hoạt động kém hiệu quả và tiêu thụ nhiên liệu nhiều hơn so với bình thường. Người dùng nên thường xuyên kiểm tra các thông số quan trọng để đảm bảo động cơ hoạt động tối ưu và tiết kiệm nhiên liệu.

ECU gặp sự cố sẽ khiến mức tiêu thụ nhiên liệu của ô tô trở nên cao hơn

ECU gặp sự cố sẽ khiến mức tiêu thụ nhiên liệu của ô tô trở nên cao hơn

5. ECU ô tô gặp vấn đề, chủ xe cần làm gì?

Khi phát hiện ECU của ô tô bị lỗi, chủ xe cần thực hiện các bước sau để xác định và khắc phục sự cố một cách hiệu quả:

  • Kiểm tra kỹ lại các dấu hiệu và triệu chứng để xác định chính xác vấn đề ô tô đang gặp phải.
  • Sử dụng máy quét lỗi để đọc mã lỗi từ ECU. Máy quét sẽ cung cấp thông tin chi tiết về mã lỗi và các nguyên nhân có thể gây ra sự cố. Điều này giúp người sửa chữa định vị chính xác vấn đề và đưa ra các biện pháp khắc phục hiệu quả.
  • Tham khảo hướng dẫn sử dụng hoặc tài liệu kỹ thuật do nhà sản xuất ô tô cung cấp. Các tài liệu này thường bao gồm thông tin về các mã lỗi thường gặp và cách xử lý chúng.
  • Đưa xe đến trung tâm bảo dưỡng để được kiểm tra và khắc phục lỗi kịp thời. Chủ xe không nên tự ý can thiệp vào ECU, vì điều này có thể gây ra những hư hỏng nghiêm trọng hơn cho hệ thống điện tử của ô tô.

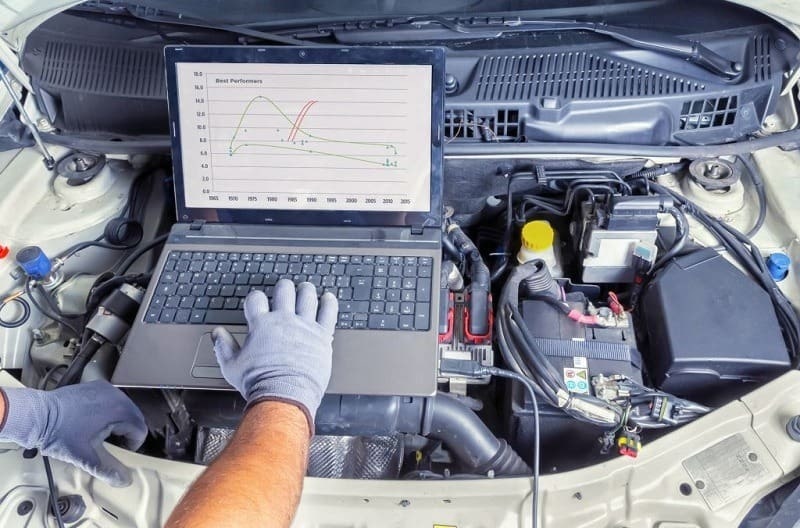

Một số cách khắc phục sự cố ở ECU là gì

Một số cách khắc phục sự cố ở ECU là gì

Với sự phát triển của công nghệ ô tô, ECU ngày càng đóng vai trò quan trọng đối với hiệu suất hoạt động của xe và trải nghiệm lái xe của người dùng. Hiểu rõ về ECU là gì, cách thức vận hành và các vấn đề liên quan sẽ giúp người lái sử dụng hiệu quả hơn. Đừng ngần ngại liên hệ Wuling EV Việt Nam nếu bạn có thắc mắc cần được tư vấn thêm nhé!
