Hộp Cầu Chì Ô Tô Và Tất Tần Tật Những Gì Bạn Cần Biết

Tin chuyên ngành
04/04/2024 08:00

Hộp cầu chì ô tô là bộ phận quan trọng, giúp bảo vệ hệ thống điện trên xe, ngăn ngừa tình trạng cháy nổ, hư hỏng. Tuy nhiên, không phải ai cũng hiểu biết về cầu chì để có thể xử lý các tình huống bất ngờ có thể xảy ra. Hiểu được điều đó, Wuling EV Việt Nam sẽ cùng bạn “điểm qua” một số thông tin về hộp cầu chì ô tô.

1. Cấu tạo, chức năng của hộp cầu chì ô tô

Hộp cầu chì ô tô được thiết kế để bảo vệ các linh kiện điện trong xe. Cầu chì ô tô thường được cấu thành từ ba phần chính:

  • Đế cầu chì làm từ kim loại.
  • Vỏ cầu chì có thể được chế tạo từ nhựa, gốm, sứ hoặc thủy tinh. Đối với những loại cầu chì có dòng định mức cao, vỏ thường được trang bị lớp chất nhồi bên trong để ngăn chặn hiện tượng hồ quang khi xảy ra sự cố.
  • Dây chảy là phần quan trọng nhất của cầu chì, có nhiệm vụ ngắt mạch khi có hiện tượng quá tải điện. Bộ phần này thường được làm từ các vật liệu như chì, thiếc, đồng, thau bạc hoặc niken, đảm bảo độ nhạy và hiệu quả trong việc bảo vệ hệ thống điện của xe.

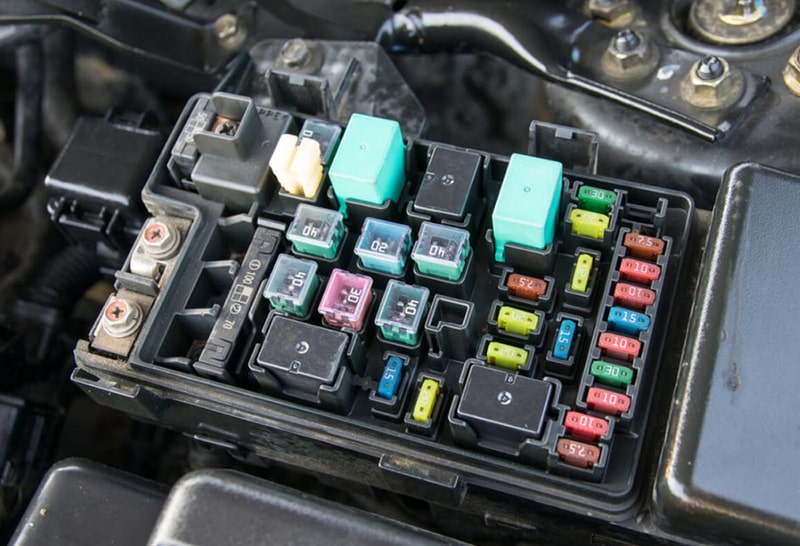

Hộp cầu chì xe ô tô thường được cấu thành từ 3 thành phần chính

Hộp cầu chì xe ô tô thường được cấu thành từ 3 thành phần chính

Chức năng chính của hộp cầu chì là bảo vệ các mạch điện trong xe. Khi dòng điện vượt quá giới hạn cho phép, dây chảy sẽ đứt, ngăn chặn nguy cơ hư hỏng cho các thiết bị điện. Điều này giúp đảm bảo an toàn và độ bền cho hệ thống điện của xe.

Hộp cầu chì dưới nắp ca-pô bảo vệ các thành phần quan trọng của động cơ, bao gồm đơn vị điều khiển động cơ (ECU), quạt làm mát, động cơ ABS và bình ắc quy. Trong khi đó, hộp cầu chì gần bảng điều khiển bảo vệ các thiết bị trong cabin như kính điện, đèn nội thất, hệ thống âm thanh hoặc giải trí và đèn tín hiệu. Cầu chì của xe điện Wuling EV nằm ở trên bảng táp lô phía trước ghế phụ.

2. Các loại cầu chì trên xe ô tô phổ biến

Cầu chì ô tô được phân loại dựa trên kích thước, thiết kế và chức năng. Mỗi loại cầu chì được thiết kế để phù hợp với mục đích sử dụng và nhu cầu vận hành của từng dòng xe. Dưới đây là hai loại cầu chì phổ biến nhất trên thị trường hiện nay: cầu chì lưỡi dao và cầu chì ống thủy tinh. Mỗi loại lại có nhiều chủng loại khác nhau, đáp ứng đa dạng các nhu cầu sử dụng.

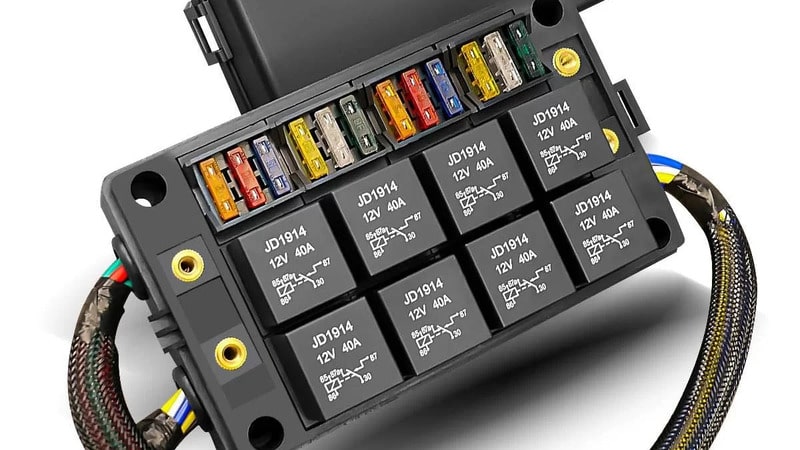

Cầu chì đảm bảo an toàn cho hệ thống điện xe ô tô

Cầu chì đảm bảo an toàn cho hệ thống điện xe ô tô

2.1 Cầu chì lưỡi dao trong hộp cầu chì ô tô

Cầu chì lưỡi dao được sử dụng rộng rãi trên các dòng xe hiện đại từ năm 1986. Loại cầu chì này được làm từ nhựa, với thiết kế nhỏ gọn và hai chân kim loại. Có bốn loại cầu chì lưỡi dao phổ biến:

  • Micro: Là loại cầu chì lưỡi dao có kích thước nhỏ nhất, gồm hai phiên bản: micro 2 và micro 3.
  • Standard (APR, ATC, ATO): Thiết kế nhỏ gọn, phù hợp với nhiều dòng xe hơi và xe tải. Đây là loại cầu chì lưỡi dao phổ biến nhất hiện nay.
  • Mini (APM, ATM): Lớn hơn một chút so với cầu chì Standard, nhưng vẫn có thiết kế nhỏ gọn và cấu hình thấp.
  • Maxi (APX): Có cường độ dòng điện cao, thường được sử dụng trên các loại xe hạng nặng.

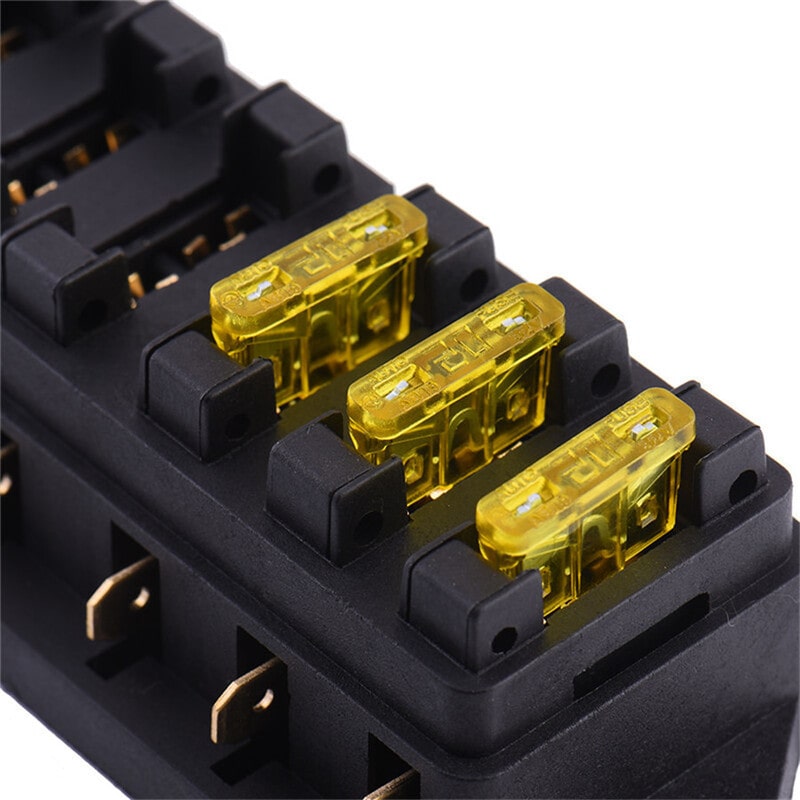

Cầu chì lưỡi dao cho xe ô tô

Cầu chì lưỡi dao cho xe ô tô

2.2 Cầu chì ống thủy tinh

Cầu chì ống thủy tinh thường xuất hiện trên các dòng xe cũ, đặc biệt là xe Mỹ. Loại cầu chì này có cấu tạo gồm một dây chì bên trong ống thủy tinh, giúp bảo vệ khỏi bụi bẩn và hóa chất trong động cơ. Cầu chì ống thủy tinh có hai loại chính:

  • Loại D: Có hai kích thước 5x20mm và 6x30mm, với nhiều mức điện áp khác nhau từ 0.2A đến 30A. Loại cầu chì này có cấu tạo gồm một ống thủy tinh bảo quản dây chì và hai đầu kim loại.
  • Loại Liên Kết Dạng Ống (HRC): Thiết kế tương tự như loại D, nhưng lớp thủy tinh bên ngoài được bọc bằng một lớp bột làm đầy. Loại cầu chì này cho phép dòng điện chạy qua dưới mức tiêu chuẩn.

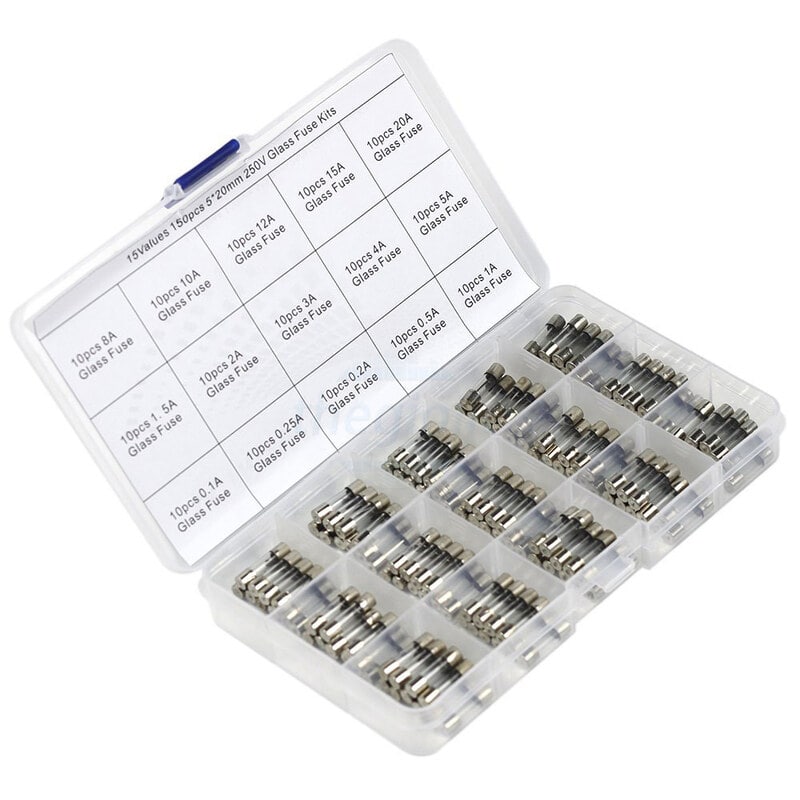

Hộp cầu chì ống thủy tinh

Hộp cầu chì ống thủy tinh

3. Giải mã về các ký hiệu trên hộp cầu chì ô tô

Mỗi hộp cầu chì ô tô đều sẽ có những ký hiệu thể hiện ý nghĩa khác nhau. Các ký hiệu này được sử dụng để giúp quá trình kiểm tra, thay thế hay sửa chữa diễn ra dễ dàng hơn. Sau đây là bảng tổng hợp các ký hiệu và ý nghĩa trên hộp cầu chì ô tô mà bạn nên biết:

Ký hiệu cầu chì trên xe ô tô

Ý nghĩa

HEATER

Sưởi – Ở đây là quạt gió

HORN

Kèn

D/lock

Door lock (khóa cửa)

P/Window

Cửa kính điện

FOG LAMP

Đèn sương mù

TAIL (INT)

Đèn hậu (bên trong)

TAIL (EXT)

Đèn hậu (bên ngoài)

STOP

Đèn thắng

A/CON

Điều hòa

Hazard

Đèn khẩn cấp

Meter

Đèn đồng hồ táp-lô

Engine

Cầu chì qua hệ thống điện điều khiển động cơ

Turn

Mấy đèn xi-nhan

Fog Lamp

Đèn sương mù

Wiper

Gạt nước

F/FLTER

Bộ lọc xăng/Bơm xăng chăng

SUB Start

Qua relay đề

Cigar

Qua đầu đốt thuốc hút

Head (Low) và Head (High

Đèn trước cos và pha

Hemory

Bộ nhớ

HEAD (LOW)

Đèn pha – chiếu gần

HEAD (HIGHT)

Đèn pha – chiếu xa

CIGAR

Ổ điện mồi thuốc

D/LOCK

Khóa cửa điện

MEMORY

Bộ nhớ

RAD

Quạt két nước

Fuse Puler

Kẹp rút cầu chì (khi thay)

Air sus

Hệ thống treo khí

RR DEF

Sấy kính sau

ENGINE

Cầu chì qua hệ thống điều khiển động cơ

ALT

Máy phát điện

Fiter

Tụ lọc

AM2

Nguồn cấp cho khóa

SPARE

Dự phòng

P/Windows

Kính của các cửa

Towing

Rơ mooc

4. Hướng dẫn cách kiểm tra cầu chì trên ô tô

Cầu chì trên ô tô nên được kiểm tra định kỳ để đảm bảo hoạt động ổn định. ưới đây là các bước hướng dẫn chi tiết để kiểm tra cầu chì ô tô:

  • Bước 1: Mở hộp cầu chì ô tô và dựa theo sơ đồ bố trí để tìm cầu chì của thiết bị điện bị hư hỏng.
  • Bước 2: Sử dụng đồng hồ VOM để kiểm tra điểm nối giữa cầu chì và bảng mạch điện. Nếu đèn sáng thì cầu chì vẫn hoạt động bình thường. Ngược lại, nếu đèn không sáng nghĩa là cầu chì đã bị hỏng và cần được thay thế.
  • Bước 3: Sau đó, bạn cần đặt thiết bị kiểm tra vào hai bên đỉnh cầu chì. Nếu đèn sáng là cầu chì vẫn bình thường. Nếu đèn không sáng thì cầu chì đã bị hỏng và cần được thay mới.

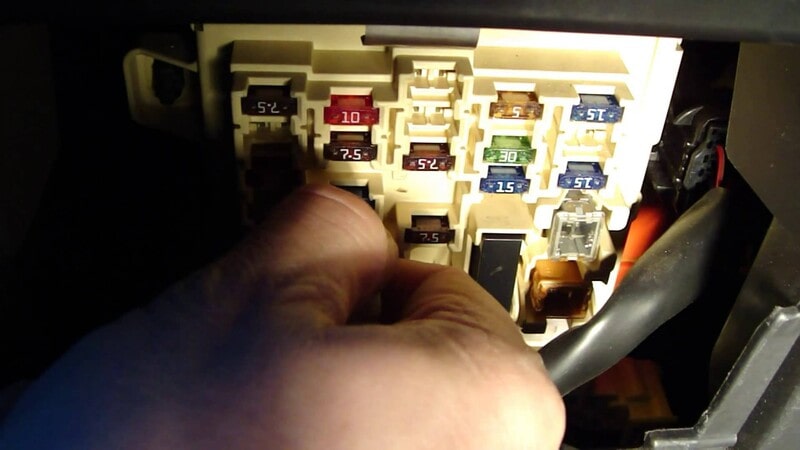

Kiểm tra hộp cầu chì trên xe ô tô

Kiểm tra hộp cầu chì trên xe ô tô

5. Cách thay mới cầu chì xe hơi dễ dàng

Cầu chì là một thiết bị bảo vệ mạch điện, giúp ngắt mạch khi có hiện tượng quá tải, tránh cháy nổ. Khi cầu chì bị hỏng, bạn có thể tự thay thế theo các bước đơn giản dưới đây.

  • Bước 1: Dùng kẹp hoặc dụng cụ chuyên dụng để gắp cầu chì bị hỏng ra khỏi bảng mạch điện. Bạn cần cẩn thận không làm hỏng các thành phần xung quanh trong quá trình gắp cầu chì.
  • Bước 2: Xem chỉ số Ampe được in trên nắp cầu chì hư hỏng. Chỉ số này cho biết mức dòng điện tối đa mà cầu chì có thể chịu đựng trước khi ngắt mạch.
  • Bước 3: Mua cầu chì mới có chỉ số Ampe tương ứng với cầu chì hư hỏng. Bạn dùng kẹp gắp cầu chì mới và lắp vào đúng vị trí của cầu chì đã bị hỏng.

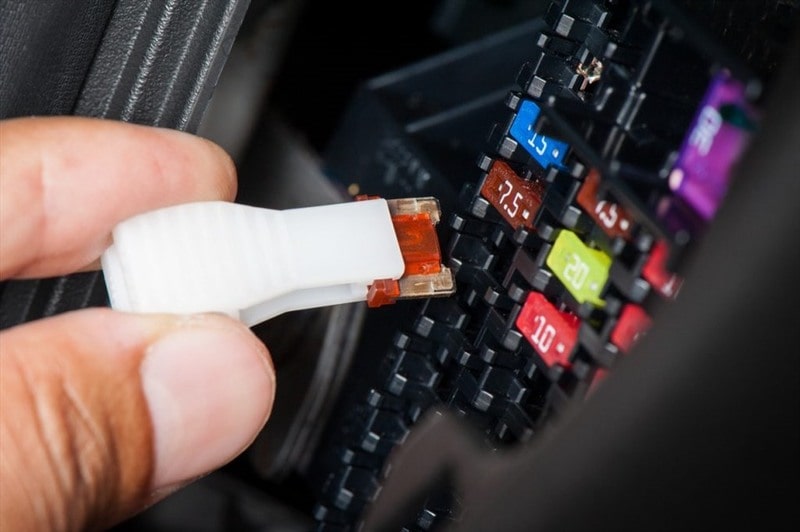

Thay mới cầu chì cho xe ô tô

Thay mới cầu chì cho xe ô tô

Hộp cầu chì ô tô thực sự đóng vai trò quan trọng trong việc đảm bảo sự an toàn cho động cơ. Mong rằng qua bài viết trên bạn đã hiểu hơn về cấu tạo, chức năng cũng như các kí hiệu, cách kiểm tra, thay mới cầu chì. Nếu có bất cứ thắc mắc nào khác về hộp cầu chì, hãy liên hệ với Wuling EV Việt Nam để được giải đáp nhé!
